Méthode sonique NF P 94-160-1


Méthode sonique NF P 94-160-1



Des tubes métalliques doivent être fixés au ferraillage de la fondation avant le coulage du béton.

Ces tubes de la longueur de la fondation sont remplis d’eau, et permettent le passage d’une sonde d’émission et d’une sonde de réception.

Deux tubes pour les pieux de petit diamètre, trois ou quatre tubes pour les pieux de 600 mm ou plus.



Dans un béton homogène, la vitesse du son est constante, de l’ordre de 4000 m/s. Elle chute rapidement en présence d’anomalies du type inclusion de sol, fissures, ségrégations, etc.

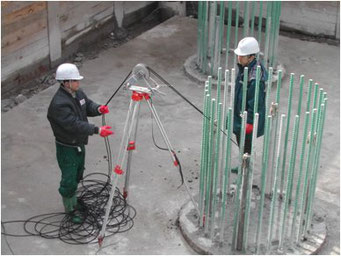

Le carottage sonique est une mesure continue le long du pieu de la vitesse du son entre une sonde d’émission et une sonde de réception. Les sondes sont descendues dans deux tubes solidarisés avec les armatures du pieu.

Le signal est transmis à l’unité, qui le mémorise, le traite, et restitue à l’écran la diagraphie au fur et à mesure de la remontée des sondes. Cette méthode s’applique également aux parois moulées ou aux barrettes.

La méthode permet d’enregistrer les variations du temps de parcours d’une onde sonore entre les tubes.




A la charge du client:

  • Le remplissage des tubes avec de l'eau claire (les pieux doivent être testés avant le recépage).
  • Les plans de repérages.
